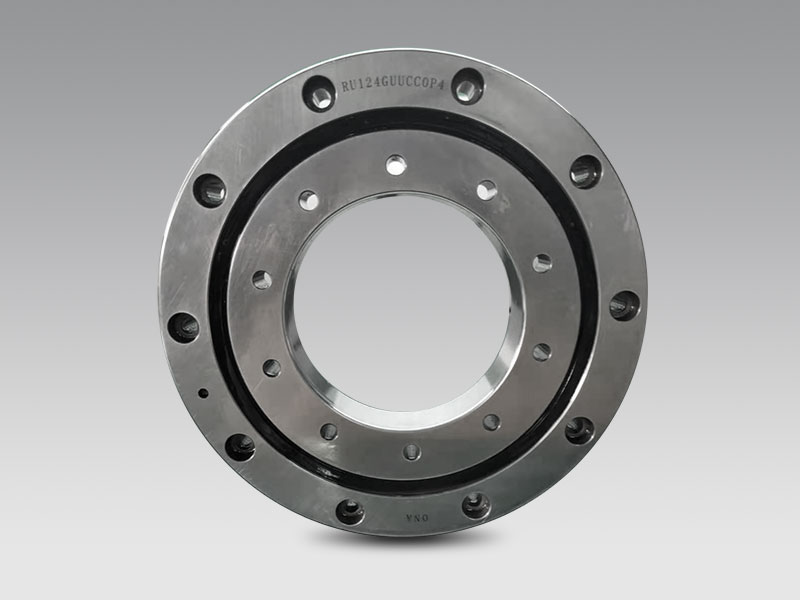

RU系列交叉圓柱滾子軸承(cheng)（內外圈整體、帶安裝孔）
此系列(lie)型號由于已進行了(le)安裝孔的加工，就不需要(yao)固定法蘭和支撐座(zuo)。另(ling)外(wai)，由于采用帶(dai)座(zuo)的的一體化內外(wai)環結構，安裝對性能幾乎沒有影響(xiang)，因(yin)此能夠(gou)獲得(de)穩(wen)定的旋(xuan)轉精度和扭矩。能用于外(wai)環和內環旋(xuan)轉。
結構特點：交叉滾(gun)子軸承(cheng)，是(shi)圓柱滾(gun)子在呈90度的(de)(de)V形溝槽滾(gun)動面上(shang)通過隔離塊(kuai)被相互垂直地排列(lie)，所以交叉滾(gun)子軸承(cheng)可(ke)承(cheng)受(shou)徑(jing)向(xiang)負(fu)荷、軸向(xiang)負(fu)荷及(ji)力矩負(fu)荷等多方向(xiang)的(de)(de)負(fu)荷。內(nei)外(wai)圈的(de)(de)尺(chi)(chi)寸被小型(xing)化，極薄(bo)形式(shi)更是(shi)接(jie)近于極限的(de)(de)小型(xing)尺(chi)(chi)寸，并且具(ju)有高(gao)鋼性(xing)，且精度可(ke)達到P5、P4、P2級。因此(ci)適合于工(gong)(gong)業機(ji)器(qi)人的(de)(de)關節部(bu)和(he)旋(xuan)轉(zhuan)部(bu)、機(ji)械加工(gong)(gong)中心的(de)(de)旋(xuan)轉(zhuan)臺(tai)，精密(mi)旋(xuan)轉(zhuan)工(gong)(gong)作臺(tai)、醫療機(ji)器(qi)、計算(suan)器(qi)、軍工(gong)(gong)、IC制造(zao)裝(zhuang)置等設備。
旋(xuan)轉(zhuan)精度(du)(du)：軸承中垂直排(pai)列的(de)滾子(zi)間裝有隔離塊，防止了(le)滾子(zi)的(de)傾斜和滾子(zi)之間的(de)相互摩擦，減小了(le)旋(xuan)轉(zhuan)力矩。另外，與以前使用鋼板保持器相比，不會發(fa)生滾子(zi)在一方接觸(chu)現象或(huo)鎖死(si)現象。同時，因內圈（或(huo)外圈）是兩分割的(de)構造，軸承間隙可調(diao)整，即(ji)使被施加預載，也能(neng)獲(huo)得(de)高精度(du)(du)地旋(xuan)轉(zhuan)運動。
使用(yong)特(te)點：被分割的(de)內環（或(huo)外環），在(zai)裝入滾(gun)(gun)柱(zhu)和(he)間隔(ge)保持(chi)器后，與交叉滾(gun)(gun)柱(zhu)軸環固定在(zai)一起(qi)，以(yi)防止互(hu)相(xiang)分離，故安裝交叉滾(gun)(gun)柱(zhu)軸環時操作簡單(dan)。通過間隔(ge)保持(chi)器使滾(gun)(gun)柱(zhu)間的(de)相(xiang)互(hu)摩擦(ca)消失(shi)，防止滾(gun)(gun)柱(zhu)側倒，從而能獲得穩定的(de)旋轉扭(niu)矩。由(you)于滾(gun)(gun)柱(zhu)為交叉排列，因此(ci)只用(yong)一套交叉滾(gun)(gun)柱(zhu)軸承(cheng)(cheng)就可承(cheng)(cheng)受各(ge)個方(fang)向的(de)負荷，與傳統(tong)型號相(xiang)比，剛(gang)性提高3~4倍。
型號 | 主要尺寸Dimension | 軸肩尺(chi)寸Shoulder Height | 基本額定載荷 | 質量Weight | ||||||
內徑Inner | 外徑Outer Ring | 滾子節圓直徑Roller Pitch Diameter | 高度Height | 倒角Chamfer | （徑向(xiang)）（Radial） | |||||
Cr | Cor | |||||||||
d | D | Dpw | B | Rmin | ds | Dh | kN | kN | kg | |
RU28 | 10 | 52 | 27.2 | 8 | 0.3 | 24 | 31 | 2.91 | 2.43 | 0.12 |
RU 42 | 20 | 70 | 41.5 | 12 | 0.3 | 37 | 48 | 7.35 | 8.35 | 0.31 |
RU57 | 25 | 80 | 57 | 12 | 0.6 | 47 | 58 | 8.61 | 10.6 | 0.4 |
RU 66 | 35 | 95 | 66 | 15 | 0.6 | 56 | 74 | 17.5 | 22.3 | 0.66 |
RU 85(G) | 55 | 120 | 85 | 15 | 0.6 | 79 | 93 | 20.3 | 29.5 | 0.96 |
RU 124(G) RU 124X | 80 | 165 | 124 | 22 | 1 | 114 | 134 | 33.1 | 50.9 | 2.6 |
RU 148(G) | 90 | 210 | 147.5 | 25 | 1.5 | 133 | 162 | 49.1 | 76.8 | 4.9 |
RU 178(G) | 115 | 240 | 178 | 28 | 1.5 | 161 | 195 | 80.3 | 135 | 6.8 |
RU 228(G) | 160 | 295 | 227.5 | 35 | 2 | 208 | 246 | 104 | 173 | 11.4 |
RU 297(G) | 210 | 380 | 297.5 | 40 | 2.5 | 272 | 320 | 156 | 281 | 21.3 |
RU 445(G) | 350 | 540 | 445.4 | 45 | 2.5 | 417 | 473 | 222 | 473 | 35.4 |
內(nei)圈Inner Ring | 外(wai)圈Outer Ring | 公稱型號 | ||
安裝孔中心徑 PCD1 | 安裝孔尺寸 | 安裝孔中心徑 PCD2 | 安裝孔尺寸 | |
16 | 4-M3貫通(Through Hole) | 42 | 6-Φ3.4通孔Φ6.5沉孔深度3.3 | RU28 |
28 | 6-M3貫通(Through Hole) | 57 | RU 42 | |
35 | 6-M3貫通(Through Hole) | 67 | RU57 | |
45 | 8-M4貫通(Through Hole) | 83 | 8-Φ4.5通孔Φ8沉孔深度4.4 | RU 66 |
65 | 8-Φ5.6通孔(8-Φ5.5Through Hole) | 105 | 8-Φ5.6通孔Φ9.5沉孔深度5.4 | RU85(G) |
8-M5貫通(tong)(Through Hole) | ||||
97 | 10-Φ5.5通孔Φ9.5沉孔深度5.4 | 148 | 10-Φ5.6通孔Φ9.5沉孔深度5.4 | RU 124(G) RU 124X |
10-M5貫通(Through Hole) | ||||
112 | 12-Φ9通孔Φ14沉孔深度8.6 | 187 | 12-Φ9通孔 Φ14沉孔深度8.6 | RU 148(G) |
12-M8貫通(Through Hole) | ||||
139 | 12-Φ9通孔Φ14沉孔深度8.6 | 217 | 12-Φ9通孔Φ14沉孔深度8.6 | RU 178(G) |
12-M8貫(guan)通(Through Hole) | ||||
184 | 12-Φ11通孔Φ17.5沉孔深度10.8 | 270 | 12-Φ11通孔Φ17.5沉孔深度10. | RU 228(G) |
12-M10貫通(Through Hole) | ||||
240 | 16-Φ14通孔Φ20沉孔深度13 | 350 | 16-Φ14通孔Φ20沉孔深度13 | RU 297(G) |
16-M12貫通(Through Hole) | ||||
385 | 24-Φ14通孔Φ20沉孔深度13 | 505 | 24-Φ14通孔Φ20沉孔深度13 | RU 445(G) |
